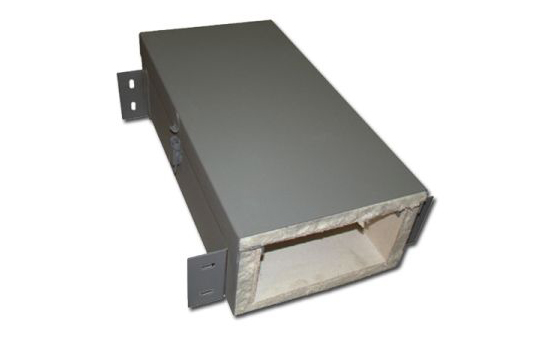

耐火型母线槽

简介—— 下面给大家简单的介绍一下四川电缆桥架中的防火桥架,感兴趣的亲们可以多多了解一下。防火桥架主要由玻璃纤维增强材料和无机黏合剂…

  • 电缆桥架

详情内容/ Content details

手机扫一扫

耐火型母线槽由涂有防火涂料的外壳,包缠耐火云母带的母线和由耐火绝缘材料制成的支架组成。支架上开有多个凹槽,凹槽内置入母线并将其固定。在母线槽的一端有母线槽连接盒,在母线槽内有母线分接盒。耐火型母线槽具有优良的绝缘性能,既可在正常环境中连续使用,又可在失火环境中连续使用一小时以上,可适用于高层建筑及重要设施中,代替耐火电缆起输配电作用。

适用范围
耐火型母线槽适用于额定电压690V以下,额定工作电流250-5000A、频率50-60Hz的输配电系统。经过多年的试验和工业通电运行,其电气性、耐火性、金属结构性均达到了国内..水平。
结构性能
1、采用合理的“三明治”相线紧密叠压结构设计,母线槽外形紧凑,体积小,母线系统具有阻抗低、电压降低、动热稳定性好的优点。
2、外壳采用冷成型薄钢型材混合组成。其两边侧板为我厂..的双层中空结构,通过紧密中空有效阻止高温气体或明火直接进入母线槽内部。母线槽外壳表面为镀锌加喷防火涂料(遇火时,涂料能迅速以几何速度在母线表面膨胀,形成致密的碳化隔热层,密闭母线外壳所有缝隙,防止高温直接进入母线内部)。
3、接头采用专用耐火型绝缘组件,连接可靠方便。
绝缘配置
JYMN系列耐火型母线槽的绝缘介质主要采用绝缘支撑,选用氧化铝高温陶瓷件,可耐高温达1000摄氏度。母线铜导体绝缘采用聚酯亚胺和耐高温粉云母带混合缠绕
